首頁 > 電接點壓力表系列(33) > 軸向帶邊耐震電接點壓力表

軸向帶邊耐震電接點壓力表

  • 電接點壓力表
  • 抗振磁敏電接點壓力表系列
  • 光電電接點壓力表
  • 防爆感應接點壓力表系列
  • 耐震電接點壓力表
  • 磁助電接點壓力表系列
  • 不銹鋼電接點壓力表
  • 不銹鋼耐震電接點壓力表
  • 軸向帶邊耐震電接點壓力表

產品摘要:

軸向帶邊耐震電接點壓力表利用表本身自帶的安裝邊固定在設備控制面板上,方便操作人員隨時觀察和控制。軸向帶邊耐震電接點壓力表具有抗介質脈動和沖擊載荷,耐環境振動等優異特性,適用測量對銅和銅合金無腐蝕性的氣體,液體或蒸汽等介質的壓力測量和控制,儀表設上、下限二位開關型接點裝置(可選雙上限或雙下限接點裝置),在壓力達到設定值時發出信號或通斷控制電路,供作業系統自動控制或發訊用。其抗振結構可有效抑制指針的抖動、沖擊,保護接點,使儀表指示清晰,電信號切換可靠,工作穩定。廣泛應用于機械、化工、石油、冶金、電力等工業生產過程壓力測量和控制。


產品描述

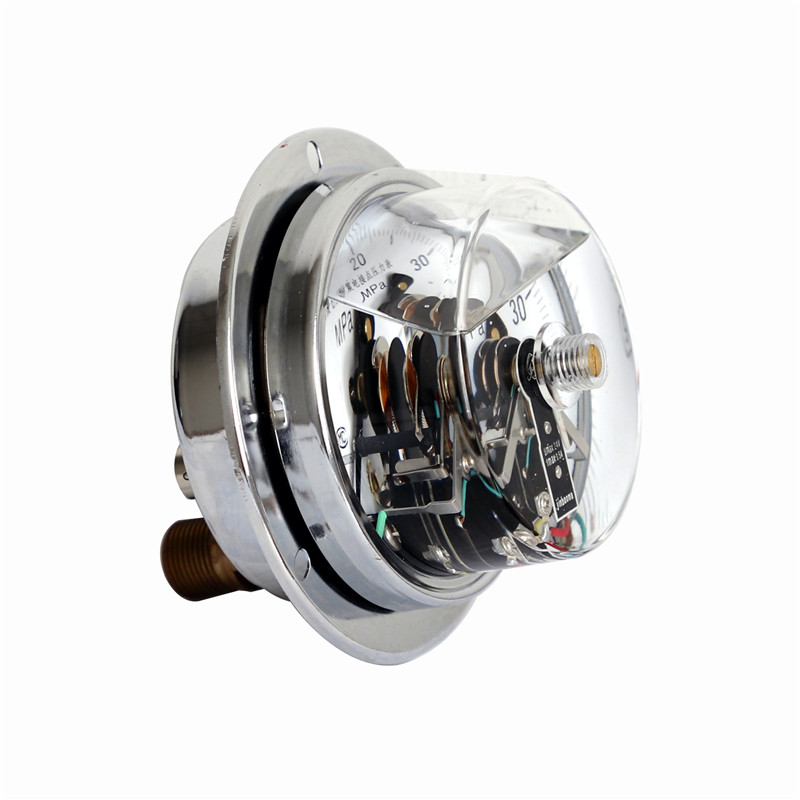

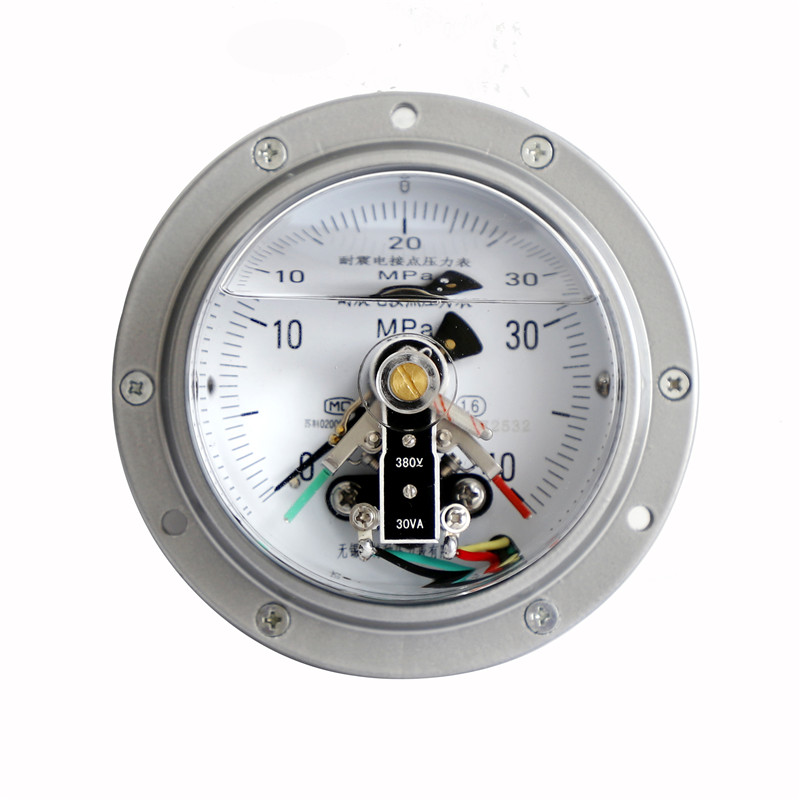

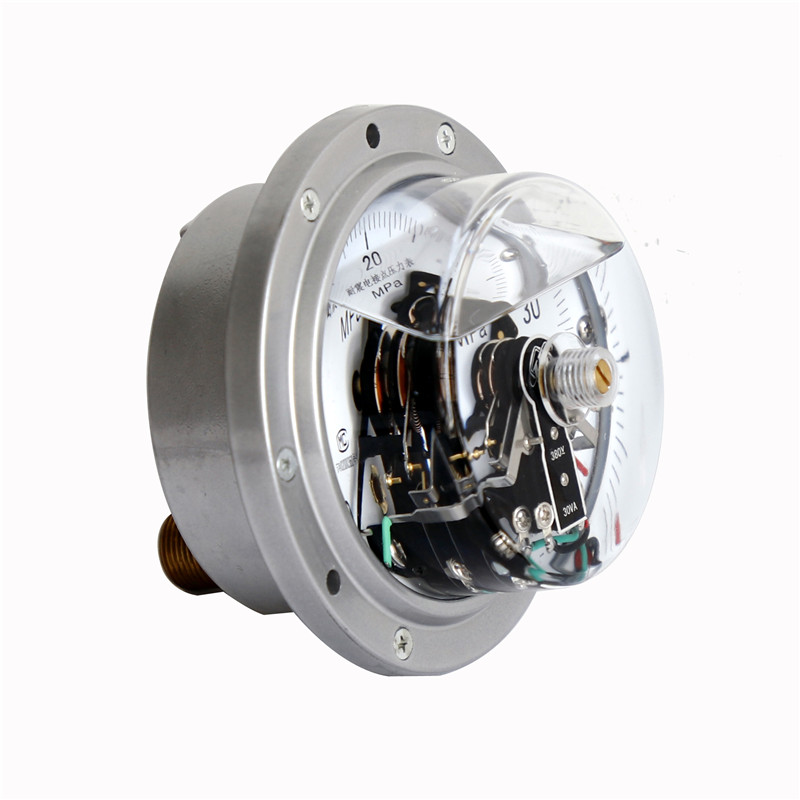

軸向帶邊耐震電接點壓力表YTXC-100/150ZQ-Z

    軸向帶邊耐震電接點壓力表利用表本身自帶的安裝邊固定在設備控制面板上,方便操作人員隨時觀察和控制。軸向帶邊耐震電接點壓力表具有抗介質脈動和沖擊載荷,耐環境振動等優異特性,適用測量對銅和銅合金無腐蝕性的氣體,液體或蒸汽等介質的壓力測量和控制,儀表設上、下限二位開關型接點裝置(可選雙上限或雙下限接點裝置),在壓力達到設定值時發出信號或通斷控制電路,供作業系統自動控制或發訊用。其抗振結構可有效抑制指針的抖動、沖擊,保護接點,使儀表指示清晰,電信號切換可靠,工作穩定。廣泛應用于機械、化工、石油、冶金、電力等工業生產過程壓力測量和控制。

軸向帶邊耐震電接點壓力表型號命名:



軸向耐震電接點壓力表技術參數:

型號

YTXC-100ZQ-Z

YTXC-150ZQ-Z

公稱直徑

¢100

¢150

接頭螺紋

M20×1.5;G3/8;G1/2;

精度等級(%)

1.6  (2.5)

測量范圍(Mpa)

-0.1~0;-0.1~0.15;-0.1~0.3;-0.1~0.5;-0.1~0.9;

-0.1~1.5;-0.1~2.4;0~0.1;0~0.16;0~0.25;0~0.4;0~0.6;0~1.0;0~1.6;0~2.5;0~4.0;0~6.0;0~10;0~16;0~25;0~40;0~60;0~100;0~160;

使用環境溫度(℃)

-25℃~55℃

結構形式

軸向帶前邊(ZQ)

接點電參數

工作電壓

380VAC;220VDC(最高電壓)

最大工作電流

1A

持續電流

0.6A

最大功率(無感負載)

30VA ;50VA

接點開關形式

一常開,一常閉

雙常開

雙常閉

連接器

防水接線盒;X14K4P航空插頭

抗震等級

V.H.4

執行標準

JB/T9273-1999

防護等級

IP65

表殼材質

鐵殼電鍍;不銹鋼304SS ;鋁合金殼 可選

接頭材質



耐震電接點壓力表結構形式及外形尺寸:



型號

結構形式

外形尺寸mm

D

D1

D2

D3

A

B

C

E

d

d0

M

YTXC-100ZQ-Z

軸向帶前邊

100

130

96

/

42

33

34

8.5

118

5.6

M20*1。5

YTXC-150ZQ-Z

軸向帶前邊

150

177

136

/

50

43

55

14

165

5.6



 軸向帶邊耐震電接點壓力表接線示意圖:



使用與訂貨須知:

1.儀表工作環境應無腐蝕性氣體,測量腐蝕性介質采用不銹鋼型電接點壓力表。

2.訂貨請說明名稱、型號及測量范圍、接點開關形式和材質。

3.低電壓控制系統建議不采用耐震電接點壓力表。低電壓大電流時宜配用本公司生產的YXC型保護繼電器。
